五金冲压拉伸加工有哪些类型

五金冲压拉伸加工是现在使用较广泛应用的冲压工艺,用五金冲压拉伸加工工艺可以制成各类圆筒形、矩形、阶梯形、球形、锥形、抛物线形及其他不规则形状的薄壁零件。那么五金冲压拉伸加工有哪些类型呢?

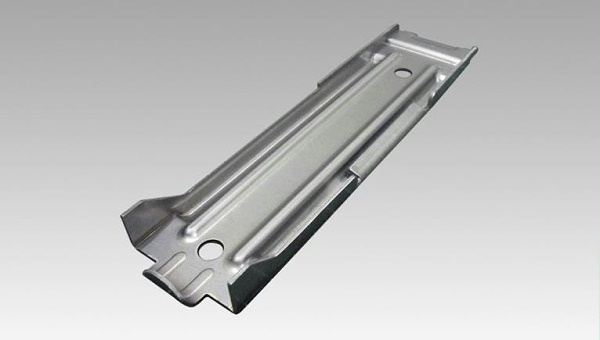

五金冲压件

五金冲压拉伸加工有哪些类型

1、椭圆拉伸加工:法兰上毛坯的变形为拉伸变形,但变形量与变形比沿轮廓形状相应发生变化。曲率越大的部分,毛坯的塑性变形量就越大;反之,曲率越小的部位,毛坯的塑性变形也就越小。

2、边缘拉伸加工:对前工序拉伸产品的凸缘部进行角形再拉伸加工,此种加工要求材料具有优良的塑性。

3、矩形拉伸加工:一次拉伸成形的低矩形件。拉伸时,凸缘变形区圆角处的拉伸阻力多于直边处的拉伸阻力,圆角处的变形程度超过直边处的变形程度。

4、锥形拉伸加工:深锥形件由于深度较大,坯料的变形程度较大,仅靠坯料与凸模接触的局部面积传递成形力,较易引起坯料局部过度变薄乃至破裂,需要经过多次过渡逐渐成形。阶梯拉伸法是首先将坯料拉伸成阶梯形过渡件,其阶梯外形与锥形部的内形相切,然后胀形成锥形。阶梯过渡件的拉伸次数、工艺等与阶梯圆筒件的拉伸相同。

5、丘形拉伸加工:丘形盖板件在成形过程中的坯件变形不是简单的拉伸变形,而是拉伸和胀形变形同时存在的复合成形。压料面上坯件的变形为拉伸变形(径向为拉应力,切向为压应力),而轮廓内部(特别是中心区域)坯件的变形为胀形变形(径向和切向均为拉应力 )

6、反向拉伸加工:将前工序拉伸加工的工件,进行反向拉伸,是再拉伸的一种。反向拉伸法可提升径向拉应力,对于预防起皱可收到不错效果。也有可能增强再拉伸的拉伸系数。

7、法兰盘拉伸加工:将拉伸产品的法兰盘部分进行浅拉伸的加工。其应力应变情况类似于压缩翻边。由于切向受压应力,易于起皱,故成形极限主要受压缩起皱的限制。

8、圆筒拉伸加工:带凸缘(法兰)圆筒产品的拉伸。法兰与底部均为平面形状,圆筒侧壁为轴对称,在同一圆周上变形均匀分布,法兰上毛坯产生拉深变形。

9、深度拉伸加工:超过拉伸加工极限的拉伸加工产品,需要经过两次以上的多次拉伸方能完成。经过前工位深度方向拉伸加工的产品,在深度方向进行再拉伸加工。宽凸缘拉伸件,开始拉伸时就拉伸成所要求的凸缘直径,在其后再拉伸时,凸缘直径保持不变。

10、山形拉伸加工:冲压件的侧壁为斜面时,侧壁在冲压过程中是悬空的,不贴模,直到成形结束时才贴模。成形时侧壁的不同部位变形特点不完全相同。

11、矩形再拉伸加工:多次拉伸成形的高矩形件,其变形不仅与深圆筒形件的拉伸不同,与低盒形件的变形也有很大差别。多工位自动搬送压力机进行高矩形盒件加工时,多次拉伸过程中制件外形、尺寸伴随拉伸高度的变化。

12、面板拉伸加工:面板产品是板材冲压件,外表形状复杂。在拉伸工序中,毛坯变形复杂,其成形性质已非简单的拉伸成形,而是拉深与胀形同时存在的复合成形。

13、台阶拉伸加工:将左侧初拉伸产品进行再拉伸加工,成形为右侧的台阶形底部。深度较深的部分在拉伸成形的初期就产生变形,深度较浅的部分在拉伸的后期产生变形。在台阶变化部分的侧壁易诱发切应力产生变形。

14、带凸缘半球形拉伸加工:球形件拉伸时,毛坯与凸模的球形顶部局部接触,其余大部分处于悬空的不受约束的自由状态。因此,此类球面零件拉伸的主要工艺问题在于局部接触部分的严重变薄,或曲面部分的失稳起皱。

15、变薄拉伸加工:与普通拉伸不同,变薄拉伸主要是在拉伸过程中改变拉伸件筒壁的厚度。凸凹模之间的间隙小于毛坯厚度,毛坯直壁部分在通过间隙时,处于较大的均匀压应力之下,拉伸过程中壁厚变薄的同时,消除容器壁厚偏差,增加容器表面的光滑度,提高精度和强度。

16、曲面成形加工:曲面拉伸成形,使金属平板坯料外法兰部分缩小,内法兰部分伸长,成为非直壁非平底的曲面形状的空心产品的冲压成形方法。

五金冲压拉伸加工是现在主流的冲压加工工艺,五金冲压拉伸加工有以上的16种类型,精密五金冲压件具有种类丰富、材料多样性、自动化生产批量大、精度高、形状复杂、技术含量和附加值高等特点。
