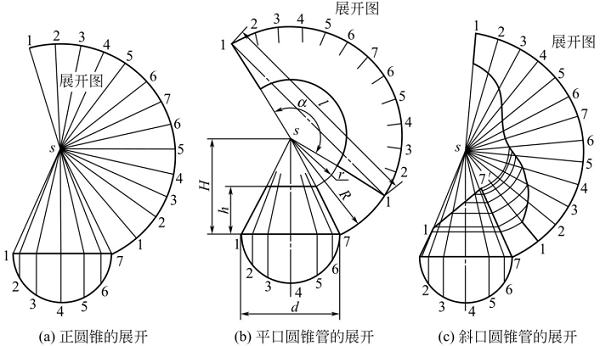

放射线展开法是钣金加工件的作图方法之一，工程师在制图时用素线画出锥体表面，分割为若干三角形的放射形平面，并计算出实际大小，通过放射形素线为基础，按顺序画在同一平面上，即得展开图。此展开法主要应用于圆锥、棱锥和各种截体件，具体步骤如下。

1）画出构件主视图及锥底断面图。

2）图形分割。将构件图分割出数个三角形小平面。将断面图圆周分成若干等分（棱锥取角点）。

3）引垂线。由等分点2、3、4、5、6或角点向主视图底边引垂线，得与锥底1～7各垂足点，再由各垂足点向锥顶引素线，分锥面为12个小三角形面。

4）求出素线截切部分的实长。以锥顶为中心到锥底实长作半径，画圆弧等于断面周长或周围伸直长度，并将所画圆弧按断面图的等分数划分等分（棱锥取边长），再由等分点向锥顶连放射线。

对于平截和斜截锥管，可过锥口与各素线的交点，引底口平行线交于圆锥母线S7，则各交点至锥顶的距离即为素线截切部分的实长。

5）作出展开图。在所画的各射线上，对应截取主视图上各素线的实长而得出各点。然后再通过各点连成光滑曲线或折线，即得到所求展开图。

对于平口和斜口锥管，先用各素线截切部分的实长，截切展开图上对应的素线而获得各点，再用光滑曲线连接展开图上各素线的切点，该曲线与原展开图圆弧线间的部分图形，即为平口和斜口圆锥管的展开图。圆锥被斜截后，各素线长度不再相等，且用各素线截切部分的实长截切展开图上对应的素线长也不相等。因此，斜口锥管展开图的形状不再是规则的环形。
