汕头五金冲压件加工厂,冲压机械手设计及伺服机的应用

冲压机械手是实现工艺自动化的关键设备,汕头五金冲压件加工厂正在抓紧时间布局,对技术员工进行培训,学习机械手的操作方法。不断升级冲压工艺,结合生产车间的实际条件,才能具备更强的竞争力。

一、五金冲压件加工厂的机械手设计原则

(1)运动惯量最小化。冲孔机械手进行往复运动,在设计时有必要使其运动惯性最小化,有效地提高机械手的稳定性和机械性能。

(2)易于加工。不能盲目追求机器人的精度,生产不容易加工的产品很困难,在设计机械手时,还应考虑加工难度。

3)最小化占用空间。设计的冲压机械手应尽可能节省空间,并且结构应紧凑。

(4)运行可靠性。确保零件设计的可行性,保证长期生产中整个机械手的可靠性。

(5)强度和刚度。冲压机械手的各个部分需要合理设计,并且尺寸相对准确。因为机械手是整体协调运动装置,如果某些部位的设计不合理或尺寸不正确,就会影响进程的准确性和一致性。

(6)材料合理。在选择机械手使用的材料时,有必要根据实际生产过程进行合理选择。

通过这些原理可以得出结论,冲压机械手应满足生产负荷、速度、精度以及空间要求,并且易于加工和维护。

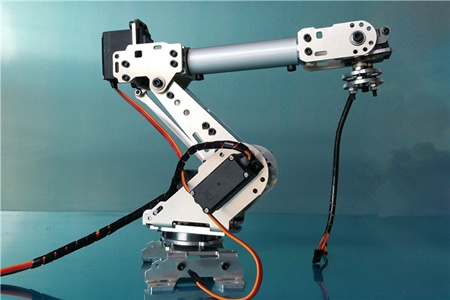

五金冲压件加工厂-冲压机械手

二、五金冲压件加工厂的伺服机应用

伺服电动机是电动机驱动中使用最广泛的,伺服电机通常与上位机、控制器和传感器单元相连,形成一个闭环控制系统,以精确控制冲压机械手的空间运动。电动机驱动器不同于液压驱动器和气动驱动器,电机系统高度集成,系统中的编码器可以将位置和速度信息反馈到控制器,并且可以通过计算机控制来保证冲压机械手的运行精度和可靠性。

冲压机械手的电机驱动器也分为伺服电机驱动器和步进电机驱动器:当步进电机接收到脉冲信号时,电机将旋转固定角度,逐步完成步进角位移和定位,根据电流信号,可精确控制速度和角度的输出。例如,如果脉冲旋转2度,则脉冲频率将是减速。

伺服电动机的旋转角移动量可以根据输入脉冲时间的长度来确定,在伺服控制系统中,编码器安装在伺服电机的输出轴上,可以将实际位移反馈给驱动器,驱动器可以进行比较进一步作调整。与步进电机相比,交流伺服电机具有恒定的转矩输出和强大的过载能力。交流伺服电机运行非常平稳,即使在低速时也不会振动。在工厂生产中,除了冲压机器人外,伺服电机还应广泛用于高精度自动化装配线,例如CNC数控设备、装配线和机器人。

复杂件、简单件、折弯件、精密冲压件来图订做,欢迎联系诚瑞丰!
